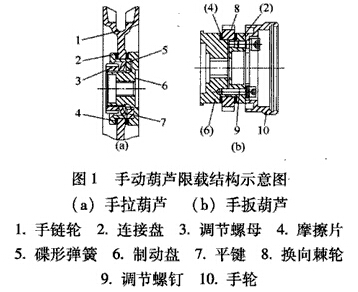

目前來看，根據摩擦打滑原理超載限位也有很多不同的設計，如按摩擦面接觸;按壓緊方式有通過緊固件直接平面壓緊，通過錐面楔緊;采用1個螺母調節或采用3個螺釘分別調節等，圖1是效果及工藝性較好的1種典型結構。

　　圖中手拉葫蘆摩擦片采用了銅纖維樹脂以提高摩擦系數、增加摩擦穩定性，同時作為主要易損件的摩擦片要求更換方便利于維修，手拉葫蘆采用了1個調節螺母擰緊能保證整個接觸面受力均勻，相比之下手扳葫蘆由于結構的限制采用了3個螺釘，操作方便但要求均勻調節。
